- 華維思折彎機專用光幕介紹：
折彎機專用光幕HW-P是一種獨特的安全防護系統，其系統與折彎機配套使用，大大增強折彎機彎模時對人手指的保護。可以折板子，也可以折疊盒子，操作員可以專心手上工作。
華維思折彎機專用光幕擁有前、中、后三段保護區域。具體的請看折彎機工作原理介紹。
產品特點
■ 轉為折彎機定制生產；
■ 光束間距D：20mm；
■ 光束數量n：4-1000束；
■ 保護高度：100-160mm；
■ 檢測距離L：0-10米；
■ 輸出方式：P/PS外置控制器；
1、 三段保護區域可針對彎模形狀異同，可使用接收器端3種模式有取舍的進行保護。
2、保護距離可達15m,響應時間僅5ms。
3、較寬激光束在48mm×24mm的矩形區域內呈現復雜的幾何形狀，對折彎機刀尖位置可有效防護。
4、接收器端區域傳感器指示燈有效指示安全柵被遮擋位置。
5、接收器 & 發射器 防護等級達IP65，外形結構緊湊、密閉性好、抗震系數高。
6、根據生產效率要求，快下行程靈活調整(快下至速度切換點時，刀尖距模具最小間距可調至約5mm)，并能可靠防護手指夾傷等危險事故的發生。
7、接收器 & 發射器 通過控制器系統與折彎機系統兼容，減少故障率，提高生產效率。
8、 工作溫度可達50℃，抗干擾性強。
9、通過實時監控控制過程,實現故障檢測
11、自動設定屏蔽點，設置方便。并提供連續監控
12、 折彎機安全保護-安全光柵功能強大、安裝簡單、便于調試，是折彎機系統安全防護的首選。
工作原理
折彎機紅外線保護裝置的工作過程可以分為兩個區域：危險區域和安全區域，在危險區域需要安全防護，安全區域要滿足生產；危險區域指的是：折彎機下行至接觸到折彎的工件為止。這個區域，如果發生遮光，需要立即發出危險停止信號給折彎機的控制電路，控制折彎機上刀停止下行。根據折彎機的工作原理，在沒有加壓以前遮光，上刀自動回復，回到起始位置。在開始加壓的時候，如果遮擋安全光幕，則上刀自動停止下行；
安全區域指的是: 開始折彎和折彎完成上刀回到初始端。這個區域是不需要外線保護裝置控制折彎機停止的，是工作區域；在折彎機工作折彎工件的時候，工件上翹，遮擋安全光幕，如果在這個時候，紅外線保護裝置發出停止信號給折彎機的話，根本就無法生產，這個正是目前大多數安全光幕廠家沒有解決的問題，也正是折彎機設備沒有安裝安全光幕的真正原因；
本公司經過技術攻關，終于克服難關，成功推出了HW-P型折彎機專用安全光幕。同樣的把安全光幕也分成了對應的兩個區域，在危險區實現隨時控制折彎機停止。在安全區域不控制折彎機，使折彎機能安全方便的進行生產加工。在實現安全防護的同時滿足正常生產，解決了折彎機使用企業的安全問題，既保護了工人，也保護了企業，經濟效益、社會效益明顯。
產品參數
安全光柵主要應用行業：鍛壓機床廠、汽車制造廠、五金沖壓加工廠、折彎機廠、電腦配件廠、電子廠、塑膠機械廠、切紙機、自動化設備、鍛壓機床、剪切機器、液壓機械、機器人、工業機械手、包裝設備、生產流水線、立體車庫及其它自動化設備，也可用于多面區域保護或防盜等。

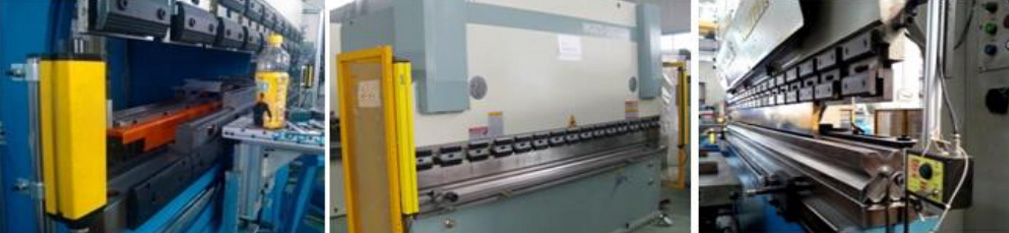

華維思主要產品及服務：氣壓沖床安全光柵，液壓沖床保護裝置、紅外線安全保護裝置、安全光柵、光電保護器專用反射板、安全光幕、光電安全保護裝置的維護、沖床安全保護裝置、紅外線安全光電保護裝置、紅外線光電保護裝置、檢測測量光柵、沖床緊急制動任一點急停系統、沖床模具保護器等專業生產廠家。以下為折彎機專用光幕應用案例實例。
產品參數
產品專用型號：HW-P
保護高度：100-160mm
電源電壓：110-220VAC
信號輸出：繼電器信號
檢測距離：0-10米
光幕類型：對射型
